Máy đo điện trở cách điện Peakmeter MS5203
Nhà sản xuất: PeakMeter
- Có thể khóa dữ liệu và thiết lập thời gian trong quá trình kiểm tra cách điện
- Đầu ra tối đa 1000V để đo cách điện
- Lưu trữ, đọc và so sánh dữ liệu
- Thiết bị sẽ tự động xả điện để bảo vệ người dùng khi tải có điện dung
- Tự động tính toán PI (Chỉ số phân cực) và DAR (Tỷ lệ hấp thụ điện môi).
- Đo điện trở cách điện của tấm pin mặt trời
- Chức năng đo điện áp AC và DC
- Có thể lưu trữ tối đa 20 nhóm dữ liệu hiển thị
- Chức năng đo điện trở
- Thanh analog và màn hình kỹ thuật số
- Chức năng đèn nền
- Chức năng so sánh
- Tự động tắt nguồn
- Chức năng hẹn giờ
Mô tả máy đo điện trở cách điện kỹ thuật số
Peakmeter MS5203 là máy kiểm tra cách điện màn hình kỹ thuật số và analog. Nó có điện áp thử nghiệm cách điện 50V, 100V, 250V, 500V, 1000V để đo điện trở cách điện của tấm pin mặt trời. Dòng thử nghiệm ngắn mạch cách điện của máy thử này là 1,8mA. Máy có chức năng tự động tính toán PI và DAR, chức năng tự động tắt nguồn, chức năng giữ dữ liệu, chức năng đo tương đối, chức năng khóa kiểm tra cách điện, chức năng lưu/đọc dữ liệu kiểm tra, chức năng xóa dữ liệu, chức năng so sánh, chức năng hẹn giờ, MAX/MIN/AVG chức năng và như vậy.
- Màn hình-Nó bao gồm một màn hình analog, một màn hình chính và một màn hình phụ. Màn hình lớn độ phân giải cao với chức năng đèn nền cho phép người dùng đọc rõ ràng trong môi trường tối.
- Đo cách điện-Giá trị đo lớn nhất, giá trị nhỏ nhất, giá trị trung bình, giá trị giới hạn trên so sánh, giá trị giới hạn dưới so sánh, DAR, PI.
- Lưu trữ dữ liệu-Thiết bị có thể lưu trữ tối đa 20 bộ dữ liệu và dữ liệu được lưu trữ mới sẽ ghi đè lên dữ liệu được lưu trữ ban đầu khi dữ liệu được lưu trữ. Dữ liệu lưu trữ có thể được đọc và xóa theo nhu cầu của người dùng.

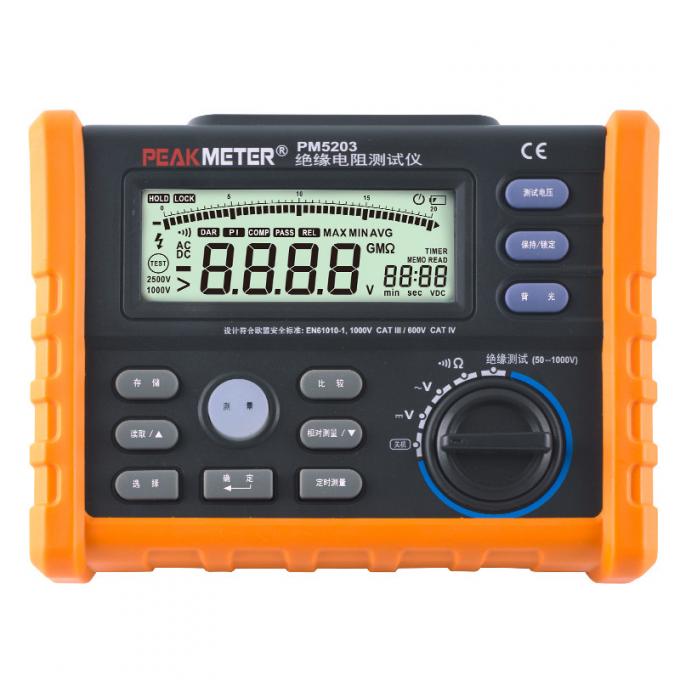

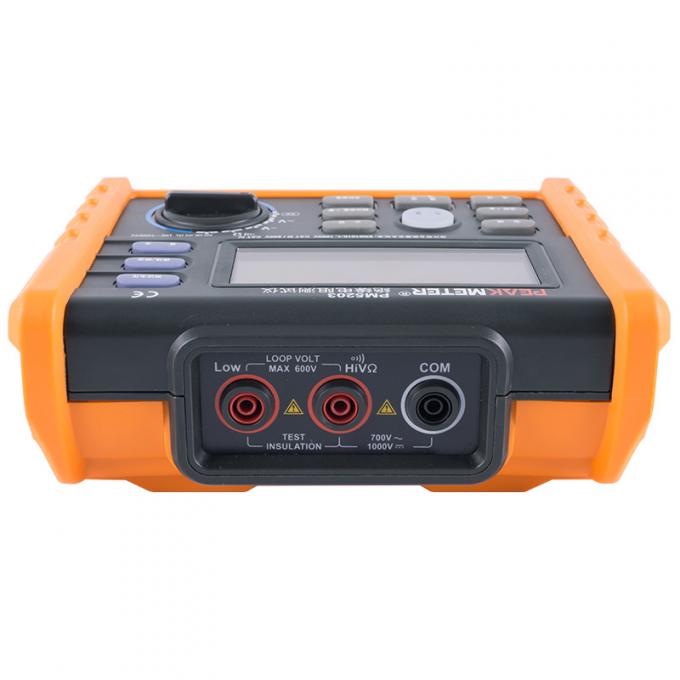

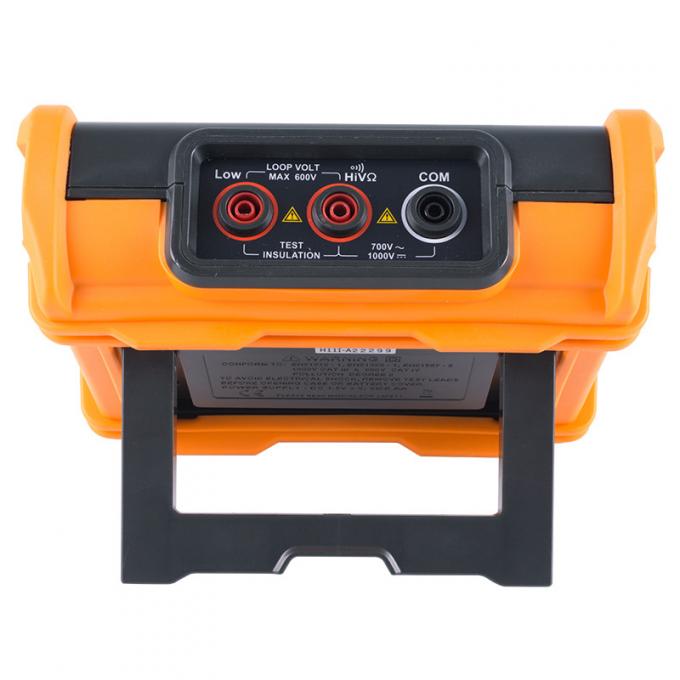

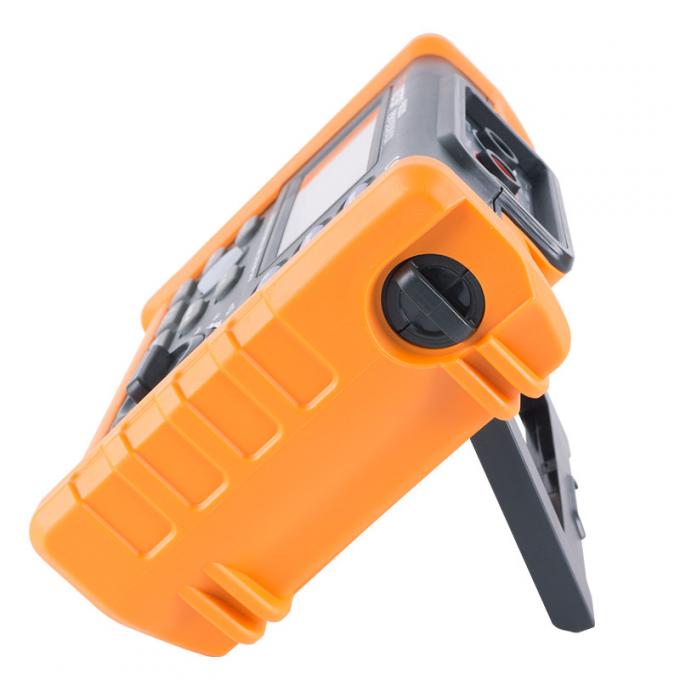

Hình ảnh chi tiết của Máy đo điện trở cách điện kỹ thuật số
Các tính năng của Máy kiểm tra điện trở cách điện kỹ thuật số
- Có thể khóa dữ liệu và thiết lập thời gian trong quá trình kiểm tra cách điện
- Đầu ra tối đa 1000V để đo cách điện
- Lưu trữ, đọc và so sánh dữ liệu
- Thiết bị sẽ tự động xả điện để bảo vệ người dùng khi tải có điện dung
- Tự động tính toán PI (Chỉ số phân cực) và DAR (Tỷ lệ hấp thụ điện môi).
- Đo điện trở cách điện của tấm pin mặt trời
- Chức năng đo điện áp AC và DC
- Có thể lưu trữ tối đa 20 nhóm dữ liệu hiển thị
- Chức năng đo điện trở
- Thanh analog và màn hình kỹ thuật số
- Chức năng đèn nền
- Chức năng so sánh
- Tự động tắt nguồn
- Chức năng hẹn giờ
| Thông số kỹ thuật | Phạm vi | Sự chính xác |
| Điện áp DC | 200V/1000V | ±(0,5%+5) |
| Điện xoay chiều | 200V/750V | ±(1,5%+5) |
| Sức chống cự | 20Ω/200Ω | ±(1%+5) |
| Kiểm tra cách ly | ||
| Điện áp đầu ra | Phạm vi | Sự chính xác |
| 50V (0~20%) | 0 ~ 20MΩ | ±(3%+5) |
| 20 ~ 200MΩ | ±(3%+5) | |
| 200~500MΩ | ±(5%+5) | |
| 100V (0~20%) | 0 ~ 20MΩ | ±(3%+5) |
| 20 ~ 200MΩ | ±(3%+5) | |
| 200MΩ~1.0GΩ | ±(5%+5) | |
| 250V (0~20%) | 0 ~ 20MΩ | ±(3%+5) |
| 20 ~ 200MΩ | ±(3%+5) | |
| 200~250MΩ | ±(3%+5) | |
| 250MΩ~2,5GΩ | ±(5%+5) | |
| 500V (0~20%) | 0 ~ 2MΩ | ±(3%+5) |
| 20 ~ 200MΩ | ±(3%+5) | |
| 200~500MΩ | ±(3%+5) | |
| 500MΩ~5.00GΩ | ±(5%+5) | |
| 1000V (0~20%) | 0 ~ 200MΩ | ±(3%+5) |
| 200 ~ 1000MΩ | ±(3%+5) | |
| 1,00~5,00GΩ | ±(5%+0.1GΩ) | |
| 5,00~10,00GΩ | ±(10%+0.2GΩ) | |
| 10,00~30,00GΩ | ±(20%+0.2GΩ) | |
| 30,00~100,00GΩ | ±(30%+0.3GΩ) | |
| Tính năng | ||
| Giữ dữ liệu | √ | |
| Đo lường tương đối | √ | |
| Khóa kiểm tra cách điện | √ | |
| Lưu trữ/Đọc dữ liệu kiểm tra | √ | |
| Xóa dữ liệu | √ | |
| So sánh chức năng | √ | |
| Chức năng hẹn giờ | √ | |
| TỐI ĐA/PHÚT/AVG | √ | |
| DAR & PI | √ | |
| Màn hình kỹ thuật số và analog | √ | |
| Tự động tắt nguồn | √ | |
| Tổng quan | ||
| Nguồn cấp | Pin AA 6*1.5V | |
| Kích cỡ | 180mm*140mm*65mm | |
| Cân nặng | 900g | |
| Đánh giá an toàn | EN61010-1, EN61557-1, EN61326-1 MÈO. ⅢCÁT 1000V. Ⅳ 600V | |
Giải pháp hệ thống quang điện Peakmeter: Giải pháp hệ thống quang điện Peakmeter.pdf
